Montaż i test wentylatora Noctua dla konsoli Dreamcast

Autor - Rolly → Mod SEGA Dreamcast Felieton

Wszyscy fani konsoli SEGA Dreamcast czekali na ten zestaw bardzo długo. Po latach w końcu jest również i w moim domu.

Komplet, który znalazł się w moich łapskach to nowy wentylator typu "premium" marki Noctua, model NF-A4x10. Do nowego wiatraczka dołączony został również kabelek pozwalający podłączyć go do DeCe oraz wydrukowane na drukarce 3D specjalne elementy. Pierwszy to zastępca trzymaka i odprowadzania ciepła, drugi to zamiennik przycisku "Open" do otwierania klapki konsoli, dzięki czemu tacka będzie otwierać się bez problemów.

Zestaw można aktualnie dostać w bardzo wielu sklepach i na portalach aukcyjnych. To Wam pozostawiam wybór czy będzie to Aliexpress, Ebay, Allegro czy Amazon. Ceny wahają się od 120 do 150zł z darmową wysyłką np. z Chin.

SPIS TREŚCI:

  1. Zawartość paczki
  2. Montaż wentylatora
  3. Montaż zamiennika przycisku OPEN
  4. Podsumowanie i testy

1) ZAWARTOŚĆ PACZKI

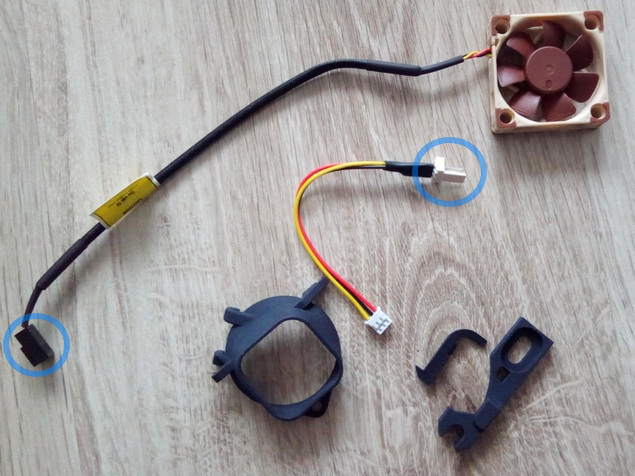

Oto co znajdowało się w paczce:

  • Nowy wentylator Noctua Premium Fan
  • Kable
  • Srebrne grubsze śrubki montażowe
  • 4 elastyczne nóżki
  • Kabelek - przejściówka
  • Kanał odprowadzający ciepło z DC (z drukarki 3D)
  • Zamiennik otwierający klapkę (z drukarki 3D)
Zawartość zestawu Noctua dla Dreamcast

2) MONTAŻ WENTYLATORA

Do montażu będzie potrzebny nam jedynie średniej wielkości śrubokręt / wkrętak.

Odłączamy sprzęt od prądu. Rozkręcamy DeCeka. Od spodu konsoli jak zawsze będą to 4 śrubki - w tym jedna znajdująca się pod modemem.

Następnie łączymy kabel nowego wentylatora z drugim przewodem tzw. "przejściówką".

Montaż wentylatora Noctua w Dreamcast - krok 1

Po rozkręceniu konsoli następnym krokiem będzie wypięcie org. wentylatora z Makarona. Wykręcamy dwie śrubki zaznaczone na obrazku strzałkami, oraz wypinamy kabel łączący go z płytą kontrolerów (trzeba wcisnąć i pociągnąć). Śrubki jeszcze się nam przydadzą - zachowajcie je.

Montaż wentylatora Noctua w Dreamcast - krok 2

3) MONTAŻ ZAMIENNIKA PRZYCISKU OPEN

Kolejny etap to podejście do górnej obudowy, z której wykręcamy i wyjmujemy łącznik przykręcony do przycisku OPEN.

Potrzebne po jego wyjęciu będą nam tylko dwie śrubki z podkładkami, oraz mała sprężynka, jak na poniższym zdjęciu.

Montaż zamiennika przycisku OPEN - krok 1

Czarny plastikowy zamiennik z drukarki 3D łączymy tak aby mały zadzior był pod spodem. Sprężynkę mocujemy do wystającego elementu i ścianki. Śrubkami przykręcamy finalnie połączony łącznik. Klapka powinna bezproblemowo otwierać się i zamykać a sam łącznik ruszać. Zwróćcie uwagę na poniższą fotkę - musi to wyglądać właśnie w ten sposób.

Montaż zamiennika przycisku OPEN - krok 2

4) PODSUMOWANIE I TESTY

Na koniec przykręcamy zamiennik odprowadzania powietrza pozostałymi z demontażu dwoma śrubkami, a wentylator Noctua dokręcamy jedną grubszą śrubką z zestawu, do przykręconego przed chwilą mocowania. Naklejka na nowym wiatraczku powinna być z prawej strony. Strzałka na poniższym zdjęciu pokazuje jak powinno to wyglądać.

Finalny montaż wentylatora Noctua

Kabelki chowamy tak aby nie wchodziły w wentylator. Możecie do testu podłączyć prąd i sprawdzić czy wszystko działa. Następnie skręcamy obudowę konsoli.

Jak sprawuje się nowy wiatrak? Bardzo dobrze! Jest mały a konsola jest znakomicie wyciszona. Powietrze odprowadzane jest bardzo fajnie, wszystko pracuje płynnie i przyjemnie dla ucha. Nie ma też problemów z otwieraniem klapki czy dziwnym zachowaniem zasilacza.

Jeśli więc brakowało Wam cichutko pracującego Dreamcasta, nextgenowe rozwiązanie z prostym montażem (bez żadnego lutowania etc.) będzie tu doskonałym wyborem, zarówno dla posiadaczy zwykłego napędu GD-Rom jak i ODE typu GDEMU.

Dzięki niemu Makaronik po raz kolejny pokazuje jak wiele ma do zaoferowania konsola z ponad 20-letnim stażem obecnym graczom.

Producent daje na niego 6-letnią gwarancję, choć mam nadzieję, że wytrzyma tyle lat ile oryginał od Segi.

Modyfikację polecam z czystym sercem, a małe oczko z oceny urywam za dość wysoką cenę.
